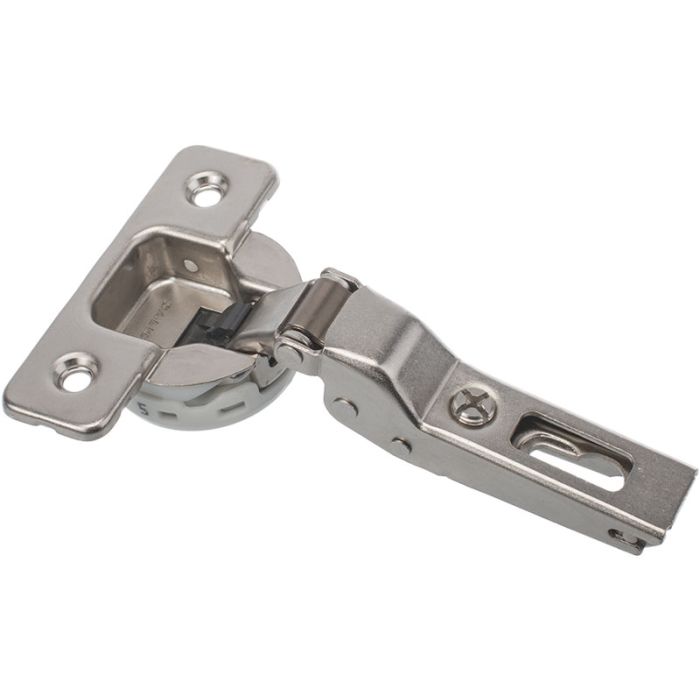

Topfscharniere - SALICE Serie 700 110° Mittelanschlag C7P6GD9
Topfscharniere - SALICE Serie 700 110° mit integriertem Dämpfung Mittelanschlag C7P6GD9.
Technische Informationen
- Scharnierarm und Topf aus Stahl, Vernickelt
- mit integriertem dämpfendem System im Topf
- Bohrbild: 45 x 9,5 mm
- mit Holzschrauben befestigt
- 110° Öffnungswinkel
- Metalltopf Tiefe = 13,5 mm (Ø 35 mm)
- Topfabstand (K): von 3 bis 6 mm
- Stufenlose seitliche Verstellung von -1,5 bis 4,5 mm
Die Montageplatte befindet sich nicht im Lieferumfang und muss separat bestellt werden.
Technische Informationen
- Scharnierarm und Topf aus Stahl, Vernickelt
- mit integriertem dämpfendem System im Topf
- Bohrbild: 45 x 9,5 mm
- mit Holzschrauben befestigt
- 110° Öffnungswinkel
- Metalltopf Tiefe = 13,5 mm (Ø 35 mm)
- Topfabstand (K): von 3 bis 6 mm
- Stufenlose seitliche Verstellung von -1,5 bis 4,5 mm
Die Montageplatte befindet sich nicht im Lieferumfang und muss separat bestellt werden.
| Art.Nr. | 200126 |
|---|---|
| Gewicht (kg) | 0.065000 |
| K | 3-6 mm |
| Bohrtiefe | 13,5 mm |
| ø | 35 mm |
| H= | H=6+K-(D) |
| Werkstoff | Stahl |
| Befestigung | Holzschrauben |
| Oberfläche | Vernickelt |
| OA | 110° |
| DP | 45 x 9,5 |
