Klappenscharnier KIMANA

KIMANA Klappenscharnier, Vernickelt, 3-Dimensional Verstellbar. Bohrung ø 26 mm und mindestens 15 mm Einbohrtiefe.

Lieferumfang
1 x Korpusteil, 1 x Frontteil und 1 x Abdeckkappe
Verstellbereich
seitliche Verstellung: 0±1 mm
Tiefenverstellung: 0±2 mm
Höhenverstellung: 0±2 mm
ArtikelnummerKimana Frontteil

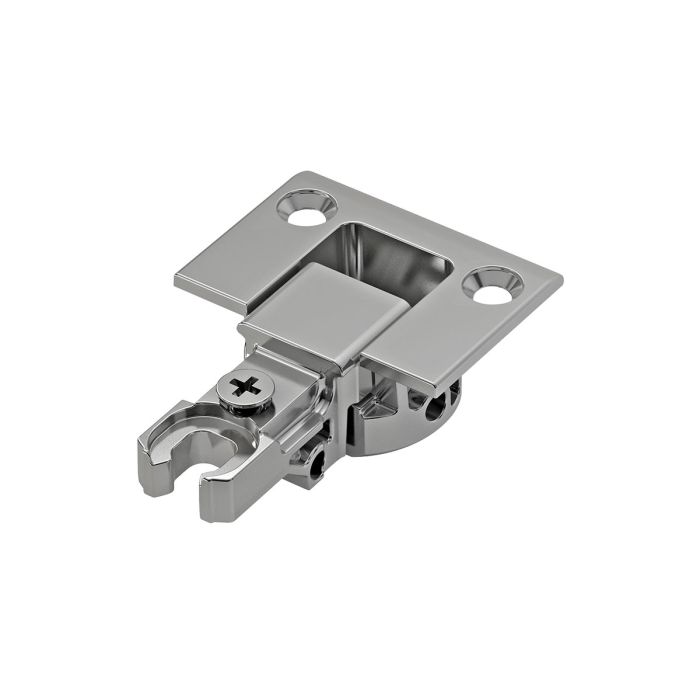

208024KIMANA Frontteil
ArtikelnummerKimana Korpusteil
208453KIMANA Korpusteil
ArtikelnummerKimana Abdeckkappe
208454KIMANA Abdeckkappe
Weitere Informationen
Art.Nr.208024-1
ø26 mm
WerkstoffZinkdruckguss
OberflächeVernickelt
Downloads
pdf
(Größe: 2.1 MB)
